Hệ thống giám sát nhiệt độ kho lạnh và cảnh báo SMS hoặc cuộc gọi

Trong các khu vực bảo quản cần kiểm soát nhiệt độ, việc theo dõi từng tủ lạnh bằng phương pháp thủ công có thể khiến sự cố được phát hiện chậm. Hệ thống giám sát nhiệt độ kho lạnh và cảnh báo SMS hoặc cuộc gọi do Công ty Thịnh Tâm Phát giới thiệu giúp tập trung thông tin nhiệt độ từ nhiều tủ về một tủ điều khiển, đồng thời hỗ trợ cảnh báo bằng tin nhắn SMS và cuộc gọi khi có bất thường.



Giải pháp giám sát tập trung cho hai kho bảo quản

Theo cấu hình minh họa, hệ thống theo dõi tổng cộng 10 tủ tại hai kho. Mỗi tủ sử dụng một đầu dò nhiệt độ DS18B20 để lấy dữ liệu. Tín hiệu từ các đầu dò được tập trung tại hộp trung gian của từng kho; từ mỗi hộp trung gian kéo một tuyến cáp về tủ điều khiển trung tâm.

– Kho 1: 7 tủ bảo quản, dải nhiệt độ yêu cầu 2–8°C.

– Kho 2: 3 tủ, gồm 2 tủ bảo quản ở 2–8°C và 1 tủ cấp đông ở -15 đến -25°C.

– Tổng số: 10 tủ, 10 vị trí giám sát bằng đầu dò DS18B20.

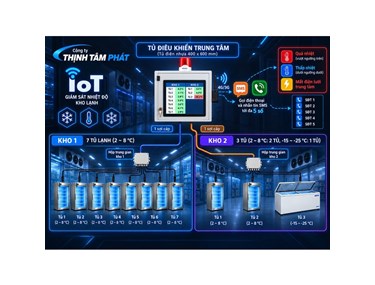

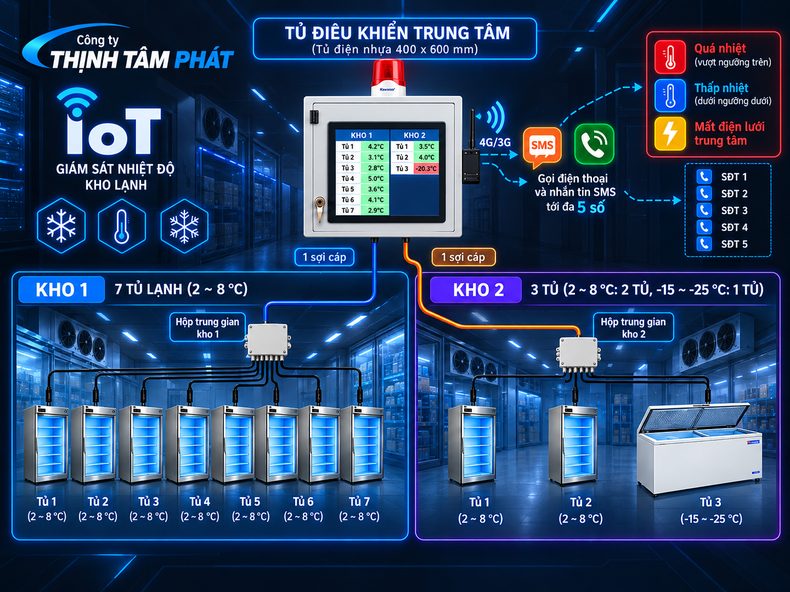

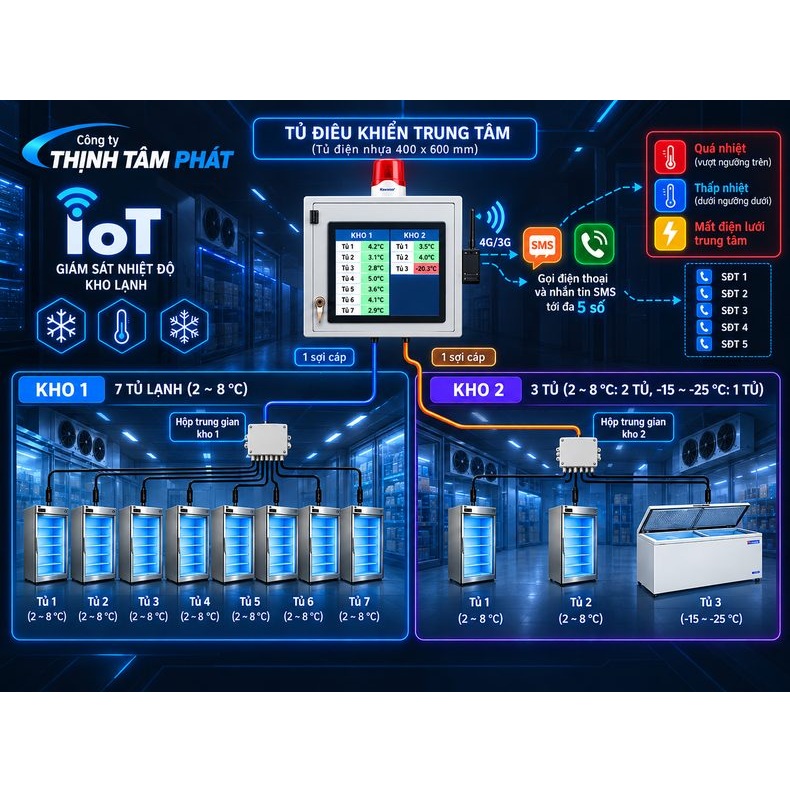

Sơ đồ nguyên lý hệ thống giám sát nhiệt độ kho lạnh, tủ trung tâm và cảnh báo qua điện thoại.



Cấu tạo và phương thức kết nối

Đầu dò DS18B20 tại từng tủ bảo quản

Mỗi tủ được bố trí một đầu dò DS18B20 để ghi nhận nhiệt độ tại vị trí lắp đặt. Dữ liệu nhiệt độ được chuyển về hệ thống trung tâm nhằm hỗ trợ theo dõi riêng từng tủ, thay vì chỉ hiển thị một giá trị chung cho toàn kho.

Hộp trung gian tại mỗi kho

Mỗi kho sử dụng một hộp nhựa trung gian nhỏ để tập trung dây tín hiệu từ các đầu dò. Từ hộp này có một tuyến cáp kết nối về tủ trung tâm, giúp việc đi dây gọn hơn và thuận tiện cho kiểm tra, bảo trì.

Tủ điều khiển trung tâm và màn hình HMI

Tủ điều khiển trung tâm là tủ điện nhựa kích thước 400 × 600 mm, tích hợp màn hình HMI ở mặt ngoài. Người vận hành có thể xem nhiệt độ của từng tủ tại vị trí trung tâm. Trên nóc tủ lắp còi/đèn cảnh báo để thu hút sự chú ý khi có sự cố, tùy theo logic vận hành được cấu hình.



Cảnh báo quá nhiệt, thấp nhiệt và mất điện

Hệ thống được thiết kế để phát sinh cảnh báo khi nhiệt độ vượt giới hạn trên, thấp hơn giới hạn dưới hoặc khi mất điện lưới tại tủ trung tâm. Thông báo được gửi bằng SMS và cuộc gọi tới tối đa 5 số điện thoại đã cấu hình.

– Với nhóm tủ 2–8°C: cảnh báo khi nhiệt độ vượt 8°C hoặc giảm dưới 2°C.

– Với tủ -15 đến -25°C: cảnh báo khi nhiệt độ cao hơn -15°C hoặc thấp hơn -25°C.

– Cảnh báo mất điện: theo dõi tình trạng nguồn điện lưới tại tủ trung tâm.

Các giới hạn nêu trên là giá trị minh họa tương ứng dải nhiệt độ bảo quản. Thời gian trễ, độ lệch cho phép và quy tắc nhắc lại cảnh báo cần được cấu hình theo yêu cầu vận hành thực tế để hạn chế báo động không cần thiết.



Nguyên lý hoạt động của hệ thống giám sát nhiệt độ kho lạnh và cảnh báo SMS hoặc cuộc gọi

Khi hệ thống vận hành, các đầu dò DS18B20 tại từng tủ ghi nhận nhiệt độ. Tín hiệu được đưa qua hộp trung gian của từng kho và truyền về tủ điều khiển trung tâm. Màn hình HMI hiển thị thông tin nhiệt độ theo từng tủ. Khi phát hiện nhiệt độ nằm ngoài ngưỡng cài đặt hoặc có sự kiện mất điện lưới trung tâm, hệ thống kích hoạt cơ chế cảnh báo tại chỗ và gửi thông báo qua mạng di động đến các số đã đăng ký.



Lợi ích khi ứng dụng giám sát nhiệt độ tập trung

– Theo dõi riêng từng tủ, giúp nhanh chóng xác định vị trí có bất thường.

– Giảm phụ thuộc vào việc kiểm tra nhiệt độ trực tiếp liên tục.

– Nhận thông báo qua điện thoại ngay cả khi nhân viên không đứng cạnh tủ điều khiển, khi hệ thống thông tin di động và nguồn dự phòng (nếu có) hoạt động.

– Bố trí dây tín hiệu gọn thông qua một hộp trung gian cho mỗi kho.

– Phù hợp với mô hình cần quản lý nhiều tủ có các dải nhiệt độ bảo quản khác nhau.



Ứng dụng thực tế

Hệ thống giám sát nhiệt độ kho lạnh và cảnh báo SMS hoặc cuộc gọi là giải pháp phù hợp cho các điểm lưu trữ dược phẩm, sinh phẩm, mẫu xét nghiệm, thực phẩm hoặc nguyên liệu yêu cầu kiểm soát nhiệt độ. Việc lựa chọn cảm biến, vị trí lắp đặt và phương án hiệu chuẩn phải đáp ứng yêu cầu riêng của từng loại hàng hóa và quy trình chất lượng tại cơ sở.



Giải pháp giám sát nhiệt độ kho lạnh của Thịnh Tâm Phát

Công ty Thịnh Tâm Phát cung cấp giải pháp giám sát và cảnh báo nhiệt độ theo cấu hình tủ thực tế của khách hàng. Với phương án gồm tủ điều khiển trung tâm, HMI, hộp trung gian và đầu dò DS18B20, hệ thống hướng đến cách vận hành trực quan, dễ kiểm tra và phù hợp cho việc quản lý đồng thời nhiều tủ bảo quản.

Để xây dựng phương án phù hợp, cần xác định số lượng tủ, dải nhiệt độ của từng tủ, khoảng cách kéo dây từ kho đến tủ trung tâm, yêu cầu cảnh báo khi mất điện và danh sách số điện thoại nhận thông báo.
